首页
产品分类
PRODUCT CATEGORIES
铝质瓦楞复合板
铝质瓦楞复合板是以瓦楞铝为芯材，双面或单面粘结铝板的一种复合板材。其芯材由铝合金薄板制作，常为水波纹型或梯形，增加芯材与面背板粘结面积，提高粘结强度，使这种产品具有优异性能，广泛应用于建筑外装及大型公共建筑，如：机场、体育场馆、会展中心、歌剧院等。
欢迎致电13450853113，咨询和订购
立即咨询产品详情
产品介绍

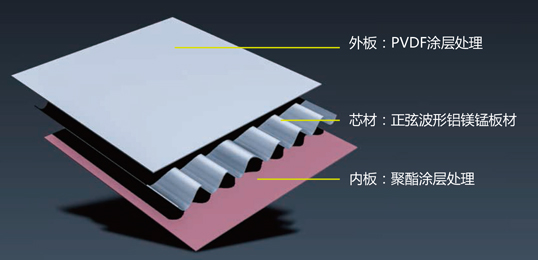

铝质瓦楞复合板是由面板、背板两层铝板与铝瓦楞芯粘接而成的三层夹层复合材料，在获得产品优异性能的同时，大大降低了材料用量。其芯材由铝合金薄板制作，常为水波纹型或梯形，增加芯材与面背板粘结面积，提高粘结强度，使这种产品具有优异性能，广泛应用于建筑外装及大型公共建筑，如：机场、体育场馆、会展中心、歌剧院等。
优异特性：
1）粘结性能稳定牢固耐久
铝质瓦楞复合板独特的面接触结构形式决定了这种产品的物理力学性能优异，平拉强度一般都能达到2Mpa，这就能确保粘结性能稳定、牢固耐久，可以与建筑同寿命。
2）节能环保
瓦楞板的芯板在面板和背板之间组成了空气通道，是中空板系统。在太阳辐射的作用下，通道中的空气升温向上流动带走热量，具有隔热性能。在寒冷地区，将瓦楞通道上下端密封，白天在阳光照射下，储存热能减少室内采暖热量的流失，具有保温性能。产品几乎100%回收，环保无污染。
3）平整度高
铝塑复合板由于铝面板的厚度较薄，折边后承载能力较小，不宜用于大板块幕墙工程；铝单板经过钣金、喷涂制成的单元件安装后整体平整度较差；蜂窝板外表面的平整度较好，但价格较高限制了这类产品的使用。而铝质瓦楞复合板面具有超高的表面平整度，使得使用这种产品装饰的工程立面平整度好，美观大方。
4）耐候性优异
铝瓦楞复合板的面板为氟碳辊涂铝板，众所周知，氟碳树脂耐候性能优异，而且易清洗、耐腐蚀、防污能力强、耐久不变色。
5）重量轻，具有经济性
瓦楞板6mm厚，比重为4.3kg/m2。由于面材重荷载小，而结构支承龙骨可减少，更具有经济性。
6）大规格、提高材料的利用率
瓦楞板宽为1000～1550mm,长为300～6000mm，厚度为4～8mm，为各种幕墙分格合理选用，提高材料利用率，降低成本。
7）加工安装简便
易加工：可切割、打孔、折弯，可制成异型平板、弧型板。边肋、加强中助可用拉铆钉连接，简便牢固。
易安装施工：可采用定距压接、挂接、开缝、闭缝结构，确保表面平整，安全耐久，更具有建筑艺术。
产品鉴赏
产品材质及规格
产品技术参数
铝瓦楞复合板的物理力学性能
中国建筑材料检验认证中心（国家建筑材料测试中心）会同有关单位根据工信厅科【2009】260号文的要求承担了《铝质瓦楞复合板》行业标准的编制工作。标准编制组经过几年的工作，已完成报批。作为一种夹层架构复合材料，物理力学性能直接关系到产品的质量和使用寿命，接下来将重点介绍标准中涉及的物理力学性能及相关测试方法。
1.平拉强度
平拉强度主要表征瓦楞板铝板与瓦楞芯的胶合粘结性能。为保证铝瓦楞板的服役寿命，要求在使用过程中铝板与瓦楞芯不脱胶，这就要求胶粘剂具有较高的粘结性能。铝瓦楞板的瓦楞芯与铝蜂窝板的蜂窝芯在粘结形式上有很大不同。蜂窝芯通常可以理解为线接触，瓦楞芯可以理解为面接触，因此平拉强度铝瓦楞板要大于蜂窝板。测试方法采用GB/T 1452-2005《夹层结构平拉强度试验方法》，标准要求幕墙用铝瓦楞板的平拉强度不小于2.0Mpa，普通装饰用铝瓦楞板的平拉强度不小于1.5Mpa。
2.平压强度和平压弹性模量
平压强度主要反映铝瓦楞板铝板抵抗单位面积压力的能力，也反映了铝瓦楞板的瓦楞芯厚度、楞间距和楞高等多方面的因素。为保证铝瓦楞板抵抗风压、耐撞击等方面的性能，要求其具有一定的平压强度和模量。测试方法采用G B/T 1453-2005《夹层结构或芯子平压性能试验方法》，标准要求幕墙用铝瓦楞板的平压强度不小于1.5Mpa，普通装饰用铝瓦楞板的平拉强度不小于1.0Mpa；幕墙用铝瓦楞板的平压弹性模量不小于35Mpa，普通装饰用铝瓦楞板的平拉强度不小于30 Mpa。
3.滚筒剥离强度
滚筒剥离强度是夹层胶粘材料性能测试经常滚筒剥离强度滚筒剥离强度是夹层胶粘材料性能测试经常采用的一种方法，滚筒剥离强度试验方法采用GB/T 1457-2005《夹层结构滚筒剥离强度试验方法》。该项性能反映金属基材和芯材粘结性能的重要指标。试验分别测量试件，面板横向和背板横向两组滚筒剥离强度数值。标准要求幕墙用铝瓦楞板面背板的滚筒剥离强度不小于40N*mm/mm，普通装饰用铝瓦楞板的滚筒剥离强度不小于30N*mm/mm。
铝质瓦楞复合板是由面板、背板两层铝板与铝瓦楞芯粘接而成的三层夹层复合材料，在获得产品优异性能的同时，大大降低了材料用量。其芯材由铝合金薄板制作，常为水波纹型或梯形，增加芯材与面背板粘结面积，提高粘结强度，使这种产品具有优异性能，广泛应用于建筑外装及大型公共建筑，如：机场、体育场馆、会展中心、歌剧院等。
优异特性：
1）粘结性能稳定牢固耐久
铝质瓦楞复合板独特的面接触结构形式决定了这种产品的物理力学性能优异，平拉强度一般都能达到2Mpa，这就能确保粘结性能稳定、牢固耐久，可以与建筑同寿命。
2）节能环保
瓦楞板的芯板在面板和背板之间组成了空气通道，是中空板系统。在太阳辐射的作用下，通道中的空气升温向上流动带走热量，具有隔热性能。在寒冷地区，将瓦楞通道上下端密封，白天在阳光照射下，储存热能减少室内采暖热量的流失，具有保温性能。产品几乎100%回收，环保无污染。
3）平整度高
铝塑复合板由于铝面板的厚度较薄，折边后承载能力较小，不宜用于大板块幕墙工程；铝单板经过钣金、喷涂制成的单元件安装后整体平整度较差；蜂窝板外表面的平整度较好，但价格较高限制了这类产品的使用。而铝质瓦楞复合板面具有超高的表面平整度，使得使用这种产品装饰的工程立面平整度好，美观大方。
4）耐候性优异
铝瓦楞复合板的面板为氟碳辊涂铝板，众所周知，氟碳树脂耐候性能优异，而且易清洗、耐腐蚀、防污能力强、耐久不变色。
5）重量轻，具有经济性
瓦楞板6mm厚，比重为4.3kg/m2。由于面材重荷载小，而结构支承龙骨可减少，更具有经济性。
6）大规格、提高材料的利用率
瓦楞板宽为1000～1550mm,长为300～6000mm，厚度为4～8mm，为各种幕墙分格合理选用，提高材料利用率，降低成本。
7）加工安装简便
易加工：可切割、打孔、折弯，可制成异型平板、弧型板。边肋、加强中助可用拉铆钉连接，简便牢固。
易安装施工：可采用定距压接、挂接、开缝、闭缝结构，确保表面平整，安全耐久，更具有建筑艺术。

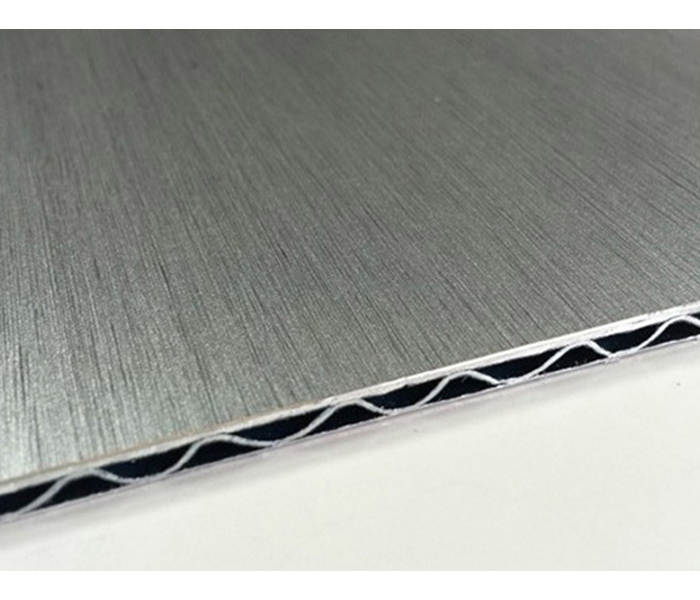

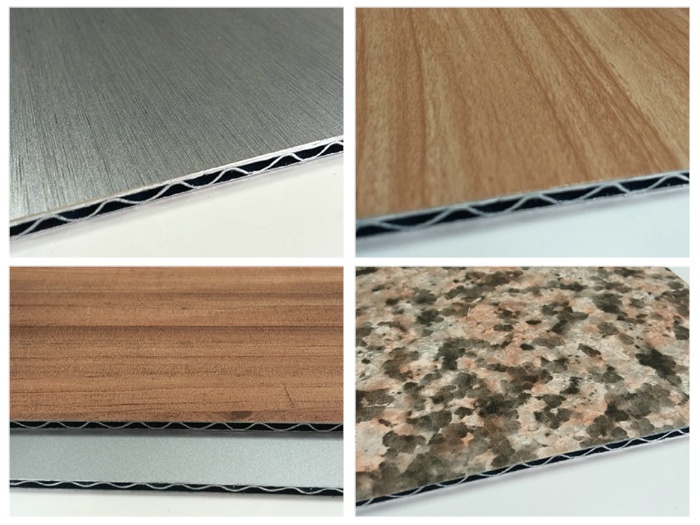

产品鉴赏
产品材质及规格
|
项目 |
标准规格和参数 |
|
面板 |
材质：高等级铝合金（牌号3003、5005、5754） |
|
厚度：0.7—1.0mm |
|
|
芯材 |
材质：高等级防腐铝质瓦楞芯 |
|
铝箔厚度：0.2mm；高度：4mm、6mm、8mm |
|
|
背板 |
材质：高等级铝合金（牌号3003、5005、5754） |
|
厚度：0.5—1.0mm（用于吊顶时亦可不使用背板） |
|
|
粘结剂 |
双组份高温固化聚氨酯胶 |
|
表面处理 |
预辊涂 / 阳极氧化 / 覆膜 |
|
颜色 |
素色、金属色、珠光色、木纹、石纹、仿生态纹理、拉丝、镜面等
依据我司色卡选择所需颜色
|
|
防火性能 |
A2（GB8624-2012） |
产品技术参数
铝瓦楞复合板的物理力学性能
中国建筑材料检验认证中心（国家建筑材料测试中心）会同有关单位根据工信厅科【2009】260号文的要求承担了《铝质瓦楞复合板》行业标准的编制工作。标准编制组经过几年的工作，已完成报批。作为一种夹层架构复合材料，物理力学性能直接关系到产品的质量和使用寿命，接下来将重点介绍标准中涉及的物理力学性能及相关测试方法。
1.平拉强度
平拉强度主要表征瓦楞板铝板与瓦楞芯的胶合粘结性能。为保证铝瓦楞板的服役寿命，要求在使用过程中铝板与瓦楞芯不脱胶，这就要求胶粘剂具有较高的粘结性能。铝瓦楞板的瓦楞芯与铝蜂窝板的蜂窝芯在粘结形式上有很大不同。蜂窝芯通常可以理解为线接触，瓦楞芯可以理解为面接触，因此平拉强度铝瓦楞板要大于蜂窝板。测试方法采用GB/T 1452-2005《夹层结构平拉强度试验方法》，标准要求幕墙用铝瓦楞板的平拉强度不小于2.0Mpa，普通装饰用铝瓦楞板的平拉强度不小于1.5Mpa。
2.平压强度和平压弹性模量
平压强度主要反映铝瓦楞板铝板抵抗单位面积压力的能力，也反映了铝瓦楞板的瓦楞芯厚度、楞间距和楞高等多方面的因素。为保证铝瓦楞板抵抗风压、耐撞击等方面的性能，要求其具有一定的平压强度和模量。测试方法采用G B/T 1453-2005《夹层结构或芯子平压性能试验方法》，标准要求幕墙用铝瓦楞板的平压强度不小于1.5Mpa，普通装饰用铝瓦楞板的平拉强度不小于1.0Mpa；幕墙用铝瓦楞板的平压弹性模量不小于35Mpa，普通装饰用铝瓦楞板的平拉强度不小于30 Mpa。
3.滚筒剥离强度
滚筒剥离强度是夹层胶粘材料性能测试经常滚筒剥离强度滚筒剥离强度是夹层胶粘材料性能测试经常采用的一种方法，滚筒剥离强度试验方法采用GB/T 1457-2005《夹层结构滚筒剥离强度试验方法》。该项性能反映金属基材和芯材粘结性能的重要指标。试验分别测量试件，面板横向和背板横向两组滚筒剥离强度数值。标准要求幕墙用铝瓦楞板面背板的滚筒剥离强度不小于40N*mm/mm，普通装饰用铝瓦楞板的滚筒剥离强度不小于30N*mm/mm。
